Что внутри Teenage Engineering OP-Z

20 декабря 2018 13:13

Синтезатор Teenage Engineering OP-Z поражает тем, насколько веселым с ним становится процесс написания музыки. Это достойный компаньон одного из самых популярных продуктов компании – OP-1.
Мы разобрали OP-Z по кусочкам и хотим показать вам, что у него внутри.

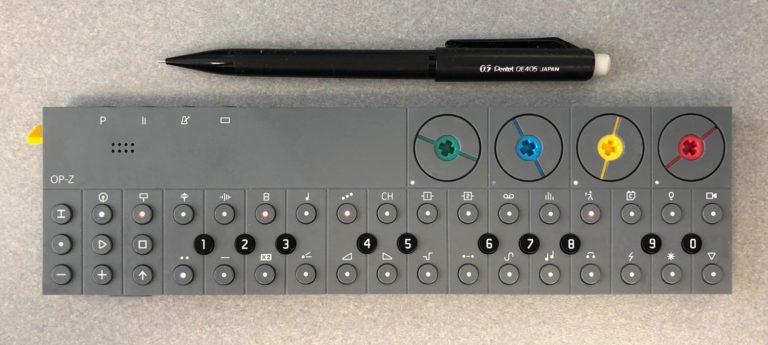

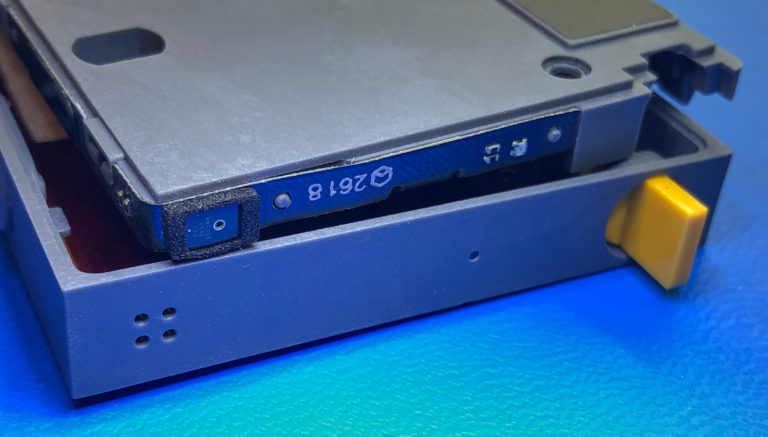

Портативное устройство толщиной всего 10 мм, невероятно маленькое.

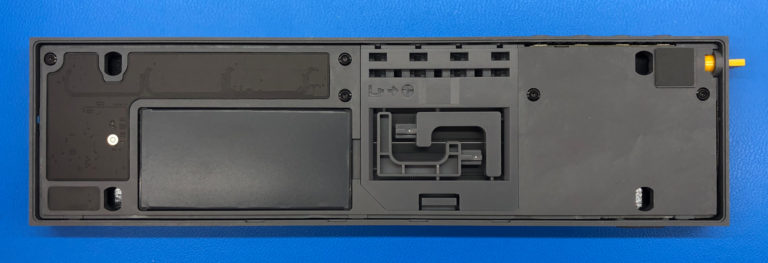

Заднюю панель можно легко снять вращением ножек. Внутри находится аккумулятор. Немного удивляет, что слот расширения содержит крепление для телефона, который можно прикрепить к задней панели устройства. Очень продуманная деталь, учитывая то, как сильно расширяется функционал OP-Z при работе с телефоном.

Аккумулятор (слева) и крепление для телефона (в слоте расширения, в центре)

Аккумулятор и заглушку слота расширения можно снять:

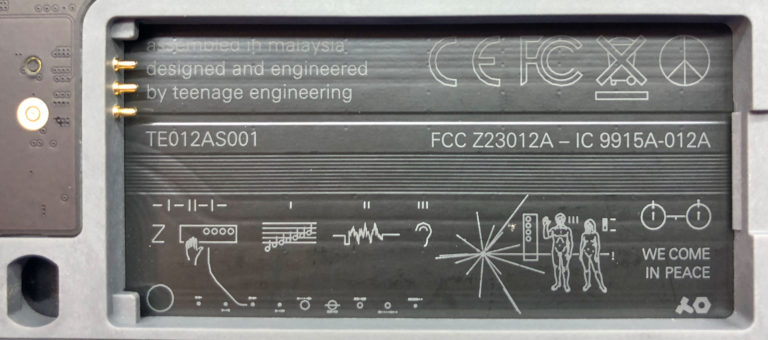

Под батареей находится небольшая пасхалка: рисунок, который отправили на космическом корабле Pioneer в открытый космос.

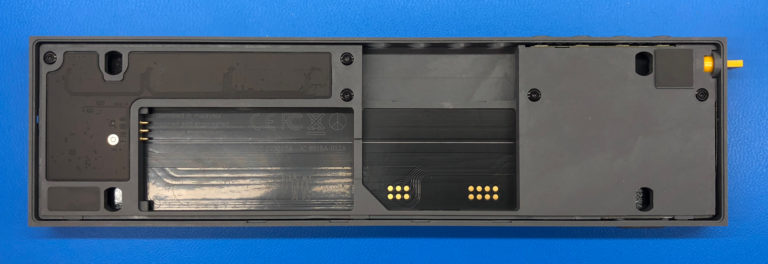

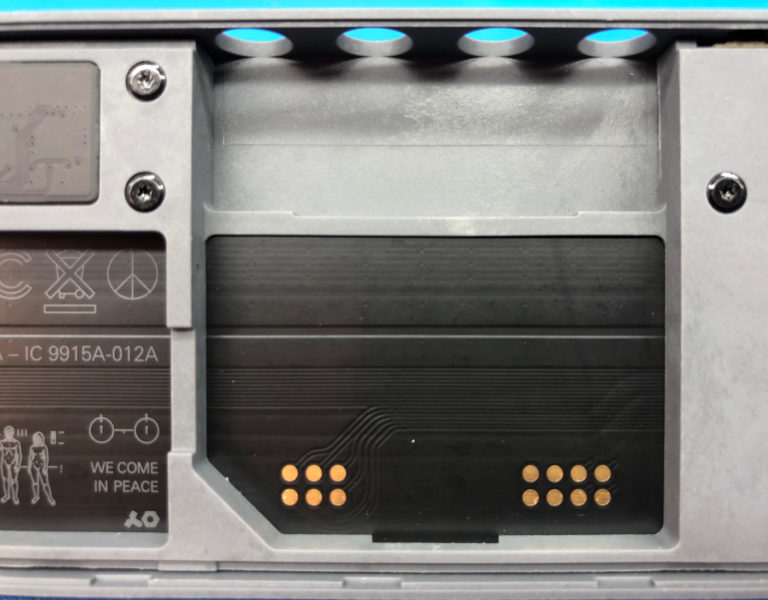

Так выглядит слот расширения. Между слотом и аккумулятором есть небольшой разрыв. Скорее всего, оно предназначено для подключения дополнительной батареи.

По контактам слота расширения ничего интересного. Два контакта заземления (подключенные к отрицательной клемме аккумулятора) и два контакта, которые выглядят так, будто они должны обеспечивать питание модуля… но, похоже, они этого не делают (даже при работе секвенсора с включенным портом расширения). На других контактах не было никакого напряжения, кроме одного с 1,8 В. Так что пока рано делать какие-либо выводы о том, какие модули можно ожидать в будущем.

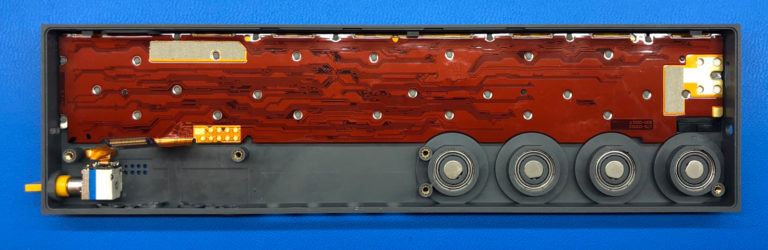

На верхней половине корпуса закреплены кнопки, светодиоды и ручки для поворотных энкодеров.

Клавиатура намертво припаяна к корпусу - пластик расплавлен более чем в 20 местах, так что на замену корпуса на более прочный рассчитывать не стоит. Это, кстати, объясняет, почему клавиатура такая тугая, и затрудняет ремонт отдельных кнопок. Скорее всего, в случае неисправности нужно будет менять всю верхнюю панель.

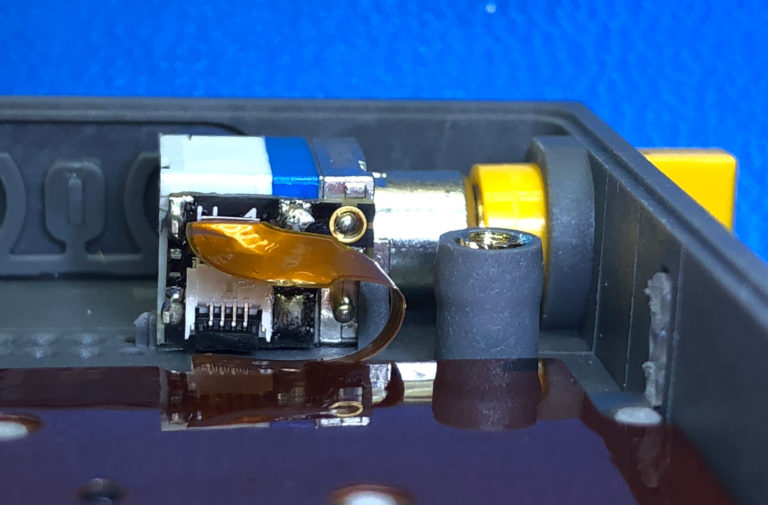

Плоский кабель, подключенный к желтой ручке питания и громкости, немного сдавлен. На картинке внизу можно также увидеть, как расплавленный пластик корпуса удерживает плату. Конечно, хотелось бы видеть там крошечные винты, но так, скорее всего, вся конструкция станет немного толще:

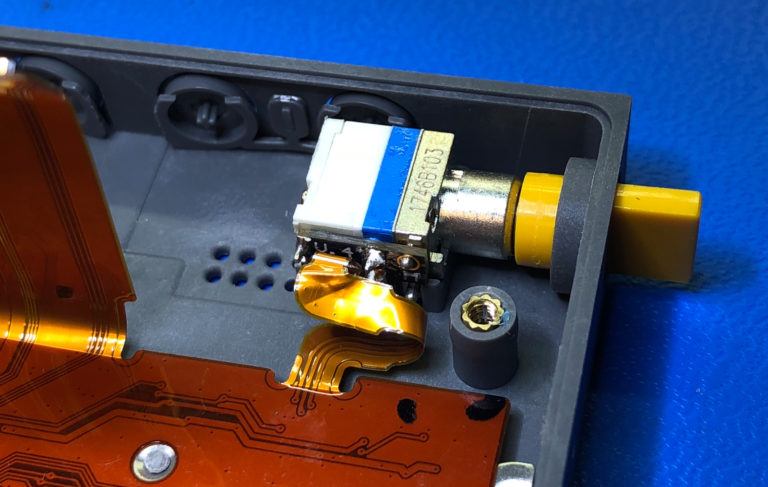

Переключатель имеет разъем, поэтому его можно сменить отдельно от передней крышки, как и саму желтую ручку.

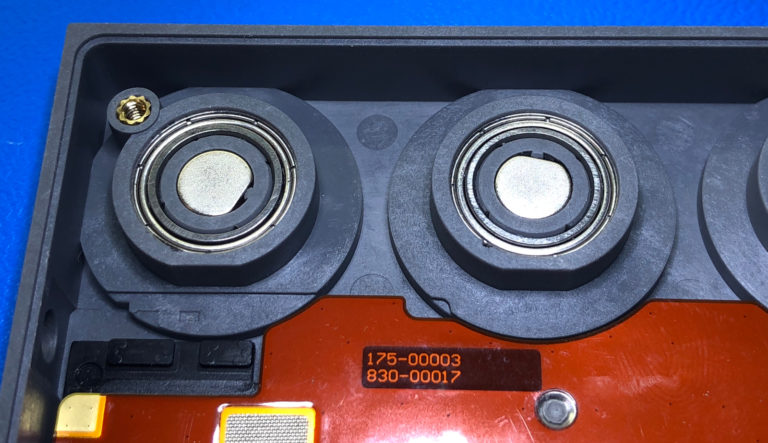

Энкодеры выполнены очень качественно. В OP-Z это магниты, помещенные в шарикоподшипники... такая конструкция должна работать вечно! Обратите внимание, что свет выполнен на основе гибкой электроники.

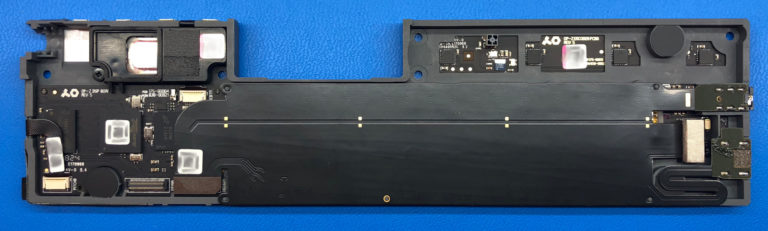

Это основной модуль внутри корпуса. Он подключается к верхней половине с помощью одного ленточного кабеля.

Разъем USB-C и разъем для наушников подключены гибкими кабелями, поэтому они не оборвутся, если потянуть за них. Если же они сломаются, их придется заменить вместе с основной гибкой цепью, проходящей между левой и правой половинами устройства. Под этим шлейфом скрыта дополнительная плата питания и заземление клавиатуры для защиты от статического электричества.

Слева и справа располагаются микросхемы для магнитных энкодеров. Это микросхемы IC Haus TW11 малой мощности и разрядностью 10 бит (это означает, что они могут считывать 1024 различных углов по кругу).

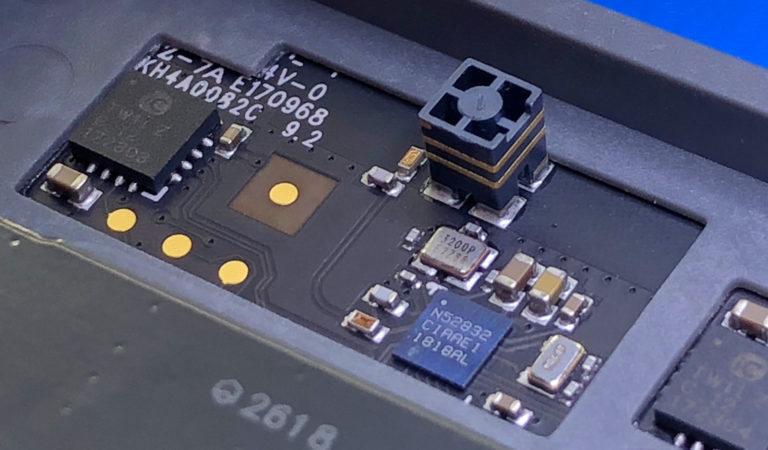

В центре находится bluetooth-антенна и Bluetooth-системаNordic Semiconductor NRF52832.

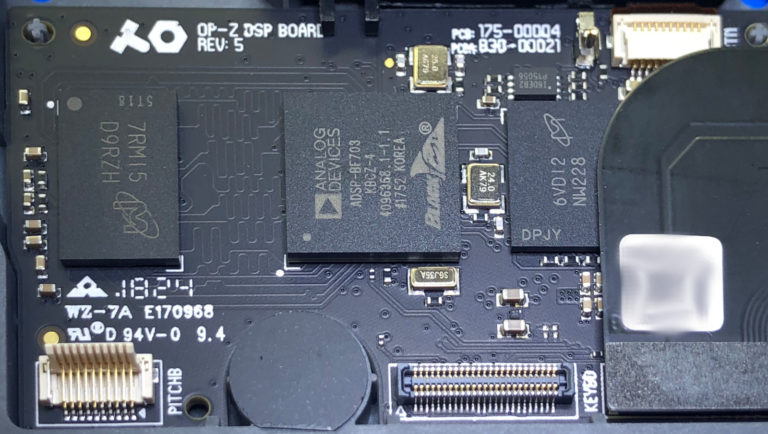

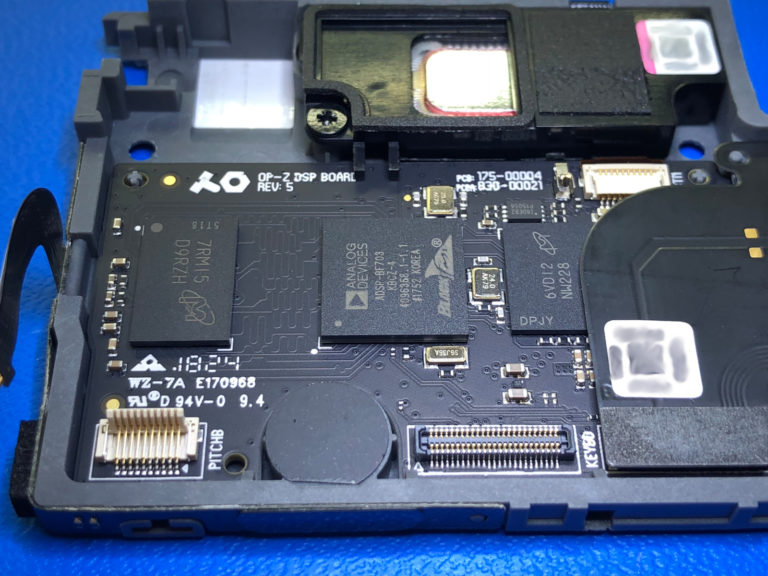

Плата DSP рассеивает наибольшее количество энергии. Эта плата 5 версией:

Основные компоненты:

Процессор: AnalogDevices ADSP-BF703 - малопотребляющий400 МГц Blackfin+ с 256 КБ SRAM
Память DRAM: Micron MT47H64M16NF-25E - 64 МБ, DDR2-800, ширина x16
Флэш-память: Micron FBGA NW228, неизвестны ни номер детали,ни размер.
