RME HDSPe MADI

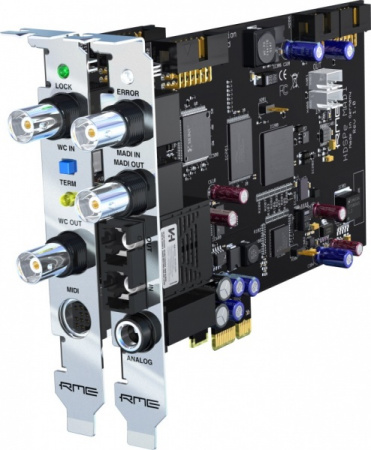

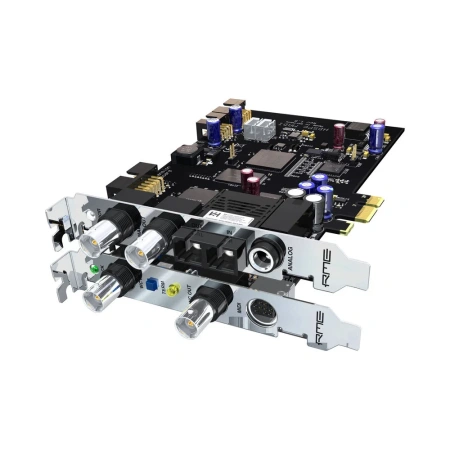

RME HDSPe MADI – аудиоинтерфейс с поддержкой профессионального многоканального интерфейса MADI. Устанавливается в слот PCI Express и обеспечивает работу одновременно с 64 каналами аудио в 24 бит/48 кГц, 32 каналами в 24 бит/96 кГц или 16 каналами в 24 бит/192 кГц. Всего для одновременной передачи доступно до 390 каналов. Передача сигнала осуществляется по одной линии через коаксиальный (BNC) или оптический разъемы на расстояние до 100 м. RME HDSPe MADI оснащен двумя печатными платами, но занимает физически только один слот PCIe. Основная плата включает в себя MADI-вход и MADI-выход (BNC), а также дублирующие их оптические вход и выход. По MADI-интерфейсу можно передавать MIDI-сигналы. Здесь также находится ЖК-индикатор перегруза и аналоговый линейный выход с динамическим диапазоном в 116 дБ для наушников, предусилителя или активных мониторов. Дополнительная плата расширения обладает входом и выходом Word Clock тактового генератора (BNC), MIDI-разъемом (Mini-DIN9, включающий в себя два входа и выхода MIDI), кнопкой переключателя терминации входа Word Clock и соответствующим ЖК-индикатором. Есть и ЖК-индикатор синхронизации. Вход Word Clock гальванически изолирован с помощью трансформатора. Для MIDI-разъема можно задействовать кабель-разветвитель с четырьмя штекерами на пять контактов. RME HDSPe MADI использует сигнальный процессор Hammerfall DSP, обеспечивающий минимальную задержку, а бортовой микшер TotalMix с полной поддержкой 64 каналов превращает карту в серьезный MADI-маршрутизатор. Для работы с микшером есть специальные приложения. В комплект входит диск с мультиклиентными драйверами для Windows (ASIO, GSIF и др.) и драйверами для Mac OS (Core MIDI и Core Audio). У RME HDSPe MADI есть память для сохранения основных настроек, а технологии SyncCheck и AutoSync используются для контроля и синхронизации всех подключенных цифровых устройств. Тактовый клок-генератор, использующий фирменную технологию SteadyClock, эффективно подавляет джиттер, обеспечивает высокое качество преобразования сигнала (АЦП/ЦАП) и дает возможность контролировать частоту дискретизации в режиме реального времени. При наличии мощного компьютера доступна комбинация из трех аудиоинтерфейсов RME HDSPe MADI, что позволяет получить на одной рабочей станции 192 входа и 192 выхода одновременно. Карта обеспечивает высокое качество звучания и минимальную задержку сигнала, что делает ее отличным вариантом для записи и микширования.

Характеристики:

• Тип: встраиваемый студийный внутренний аудиоинтерфейс, состоящий из двух плат, с интерфейсом подключения PCI Express
• Скорость передачи данных: до 500 МБ/с в полнодуплексном режиме
• Количество входных и выходных каналов: 64 (24 бит/48 кГц), S/MUX: 32 (24 бит/96 кГц), S/MUX4: 16 (24 бит/192 кГц)
• Режимы: 56-канальный/64-канальный
• Бортовой сигнальный процессор: Hammerfall DSP
• Поддержка протокола MADI: есть
• Частота дискретизации для MADI: 32 кГц - 96 кГц, Word Clock: 27 кГц - 200 кГц
• Микшер: есть, цифровой TotalMix с возможностью MIDI-управления
• Поддержка видеосинхронизации: TCO (Time Code Option) есть
• Доступные частоты дискретизации: 44.1, 48, 88.2, 96, 176.4, 192 кГц
• Джиттер: < 1 нс
• ПО в комплекте: DIGICheck (спектральный анализатор, измеритель уровня сигнала), Vector Audio Scope (вектороскоп)
• Входы: 1 x MADI (BNC), 1 x MADI оптический, 1 x Word Clock (BNC), 2 x MIDI
• Выходы: 1 x MADI (BNC), 1 x MADI оптический, 1 x Word Clock (BNC), 2 x MIDI, 1 x TRS (для наушников)
