Shure QLXD14E/153T G51

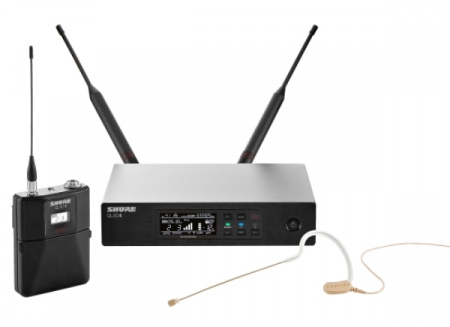

Shure QLXD14E/153T G51 - цифровая радиосистема, состоящая из приемника QLXD4, поясного передатчик QLXD1 и головного микрофона MX135. Работает в диапазоне частот 470 – 534 МГц (G51) с использованием 256-битной системы шифрования данных AES. Рабочая зона в пространстве может достигать 100 метров в обычных условиях. Внутренняя обработка аудио происходит в 24-битном формате. Радиосистема отличается максимально нейтральной АЧХ и работает в частотном диапазоне от 20 Гц до 20 кГц. Приемник QLXD4 имеет прочный алюминиевый корпус полурэкового формата. Прием сигнала осуществляется за счет двух внешних съемных антенн, которые подключаются к входам на разъемах BNC. Антенны можно установить на удалении от ресивера, используя кабели и держатели, также входящие в комплектацию. Функционал предлагает технологию синхронизации с трансмиттером в автоматическом режиме, более 60 совместимых каналов, а также возможность усиления звука до +60 дБ. Выбранные значения отображаются на встроенном ЖК-дисплее. Есть два выхода на разъемах XLR (микрофонный или линейный) и 1/4" Jack TRS (инструментальный или вспомогательный). Имеется порт RJ45, позволяющий подключить прибор к ПК и дистанционно управлять функционалом, пользуясь программами ShurePlus и Wireless Workbench 6 для операционных систем iOS и Windows соответственно. Питание происходит от адаптера на 12 V DC. Поясной передатчик QLXD1 оснащен антенной на разъеме SMA. Лицевая панель оснащена ЖК-дисплеем, отображающим такие параметры, как номер канала, выбранную частоту и остаток зарядки. Вход для микрофона или музыкального инструмента сделан на разъеме TA4M. Выходную мощность позволяется установить на положения 1 или 10 мВт, а динамический диапазон устройства равняется 120 дБ. Энергообеспечение осуществляется от двух батареек типа АА или же от опционального заряжаемого литий-ионного аккумулятора Shure SB900A. Время непрерывной работы достигает 9 или 10 часов соответственно. Головной микрофон MX135 оснащен конденсаторным капсюлем, который имеет частотный диапазон от 20 Гц до 20 кГц. Максимальное звуковое давление может доходить до 107 дБ. Выход сделан на разъеме TA4F. Комплект включает в себя также адаптер питания для ресивера, две батарейки и мягкий чехол для трансмиттера.

Характеристики:

• Тип: радиосистема
• Категория: беспроводные
• РЧ-диапазон: 470 – 534 МГц (G51)
• Рабочий диапазон: до 100 метров
• Аксессуары в комплекте: адаптер питания, 2 батарейки типа АА, 2 антенны, 2 кабеля BNC, 2 держателя для антенн, мягкий чехол на молнии, рэковое крепление

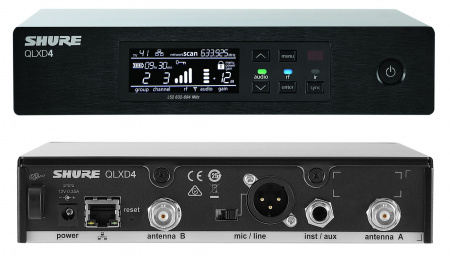

Приемник QLXD4:

• Коэффициент нелинейных искажений: 0.5%
• Динамический диапазон: 100 дБ
• Входное сопротивление: 50 Ом (antenna in)
• Выходное сопротивление: 100 Ом (mic/line out/balanced inst/aux out), 50 Ом (unbalanced inst/aux out)
• Максимальный выходной уровень: -27 дБВ (mic out), -13 дБВ (inst out)
• Чувствительность РЧ: -72 дБм
• Подавление ложных сигналов: 80 дБ
• Подавление зеркального канала: 70 дБ
• Входы: 2 x BNC antenna A/B in
• Выходы: 1 x XLR balanced mic/line out, 1 x 1/4" Jack TRS balanced inst/aux out
• Дополнительные разъемы: 1 x RJ45 Ethernet network
• Дисплей: ЖК-дисплей
• Материал корпуса: металл
• Питание адаптер питания: 12 V DC 350 мА
• Габариты: 41 x 197 x 151 мм
• Вес: 777 г

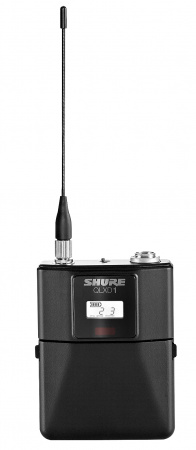

Поясной передатчик QLXD1:

• Тип модуляции: Shure Proprietary Digital
• Частотный диапазон: 20 Гц – 20 кГц
• Динамический диапазон: >120 дБ
• Диапазон смещения: 0 – 21 дБ (шаг 3 дБ)
• Полоса пропускания: <200 кГц
• Диапазон усиления: -18 – 42 дБ
• Входное сопротивление: 50 Ом (antenna in), 1 МОм (mic in)
• Максимальный входной уровень: 8.5 дБВ (7.5 Vpp)
• Эквивалентный уровень шума: -120 дБ
• Выходная мощность: 1 или 10 мВт
• Входы: 1 x 4-pin TA4M unbalanced mic in, 1 x SMA antenna in
• Дисплей: есть, ЖК
• Корпус: металлический
• Питание: 2 батарейки типа АА или заряжаемый литий-ионный аккумулятор
• Время работы от батареек: 10 часов (литий-ионный аккумулятор), 9 часов (щелочная батарея)
• Габариты: 86 x 65 x 23 мм
• Вес: 138 г (без батареек)

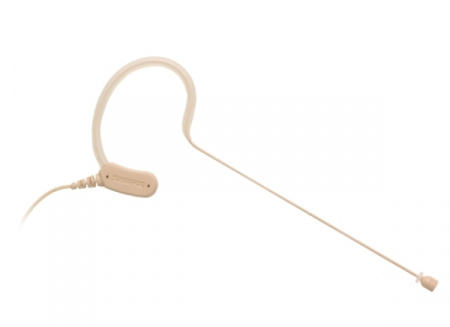

Головной микрофон MX135:

• Тип капсюля: конденсаторный
• Диаграмма направленности: круговая
• Частотный диапазон: 20 Гц – 20 кГц
• Эквивалентный уровень шума: 34 дБ
• Соотношение сигнал/шум: 55 дБ
• Чувствительность: -41.00 дБВ/Па – 9.00 мВ/Па
• Динамический диапазон: 114 дБ
• Максимальное звуковое давление: 107 дБ
• Выходное сопротивление: 2400 Ом
• Разъем: 1 x 4-pin T4AF
• Цвет: телесный (светло-коричневый)
• Питание: фантомное питание +1-5 В
• Вес: 19 г
