Shure QLXD14E/SM35-P51

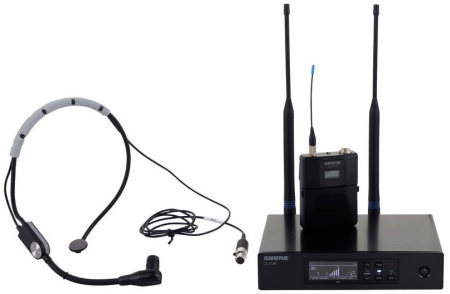

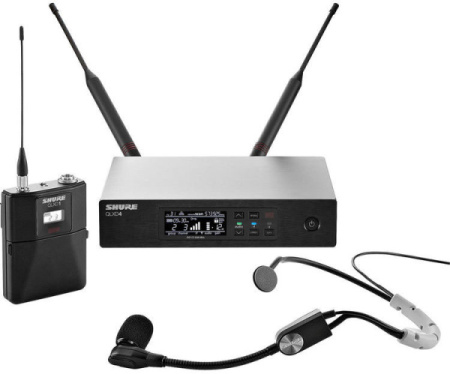

Shure QLXD14E/SM35-P51 - цифровая радиосистема, состоящая из полурэкового приемника QLXD4, поясного передатчика QLXD1 и головного микрофона SM35. Работает в РЧ-диапазоне 710 – 782 МГц (P51) и использует 256-битную систему шифрования AES. Зона действия может достигать 100 метров при обычных условиях, благодаря чему радиосистема может с успехом использоваться как на больших и малых сценах, так и на открытом воздухе. Также в составе присутствует мощный 24-битный процессор, не допускающий потери частот и какого-либо искажения звука.

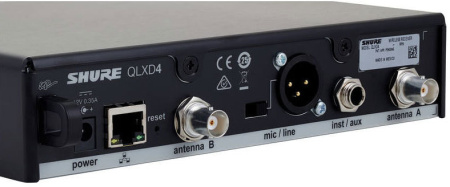

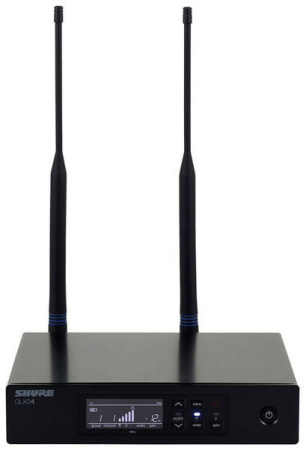

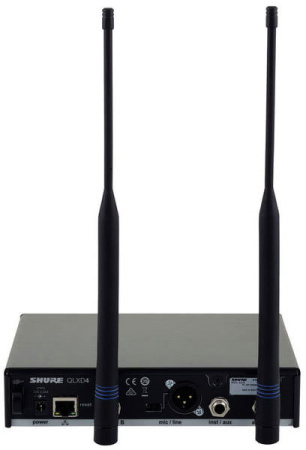

Приемник QLXD4 выполнен из алюминия и представляет собой полурэковую конструкцию. Высокоточный прием сигнала обеспечивают две съемные антенны, для которых есть входы на разъемах BNC. При необходимости их также можно располагать дистанционно, используя держатели и кабели, которые входят в комплект поставки. Прибор может одновременно работать с 70 такими совместимыми устройствами. Для мгновенной настройки предусмотрена функция автоматической синхронизации ресивера с трансмиттером. В наличии имеется ЖК-дисплей, наглядно отображающий все выбранные значения и параметры. Вывод аудиосигнала на акустическую систему или усилитель мощности возможен посредством двух выходов на разъемах XLR (микрофонный или линейный) и 1/4" Jack TRS (инструментальный или вспомогательный). Наконец, имеется порт Ethernet для использования программ ShurePlus и Wireless Workbench 6, способных управлять функционалом дистанционно. Данное ПО доступно для операционных систем iOS и Windows соответственно. Питание ресивера осуществляется от адаптера на 12 V DC.

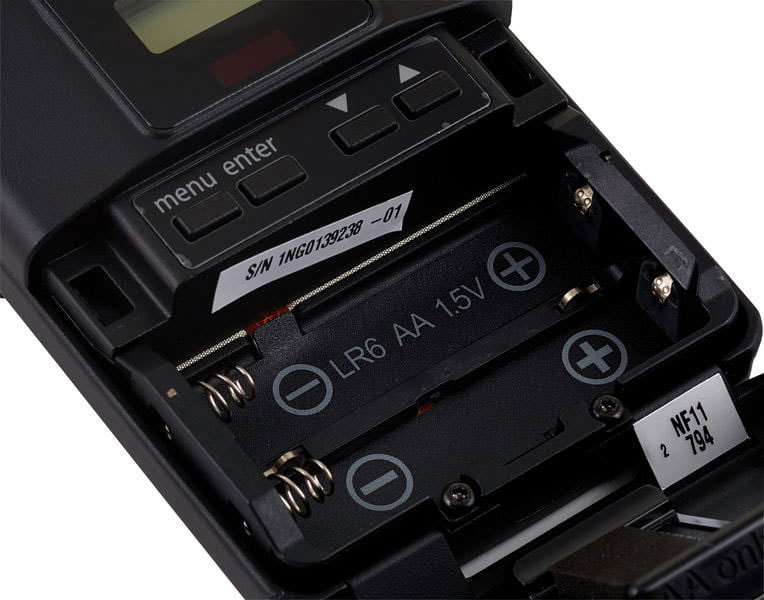

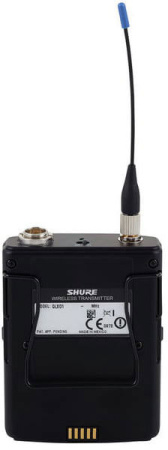

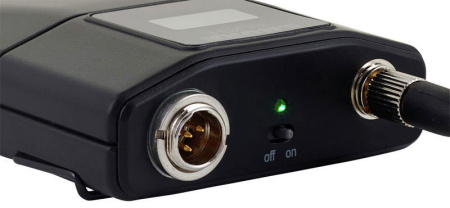

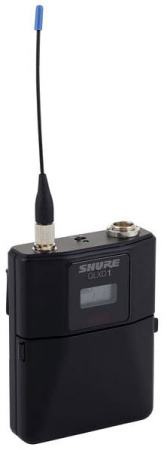

Поясной передатчик QLXD1 оснащен одной антенной, для которой есть вход на разъеме SMA, а также микрофонным/инструментальным входом, представленным разъемом TA4M. Выходную мощность позволяется установить на положения 1 или 10 мВт в зависимости от условий и размера помещения. Прибор также отличается широким динамическим диапазоном 120 дБ. Энергообеспечение возможно от двух батареек типа АА или от заряжаемого литий-ионного аккумулятора Shure SB900A, который приобретается отдельно. Время работы может достигать 9-10 часов. Корпус представляет собой прочную металлическую конструкцию с ЖК-дисплеем, информативно отображающим номер канала, выбранную частоту и остаток заряда.
Головной микрофон SM35 имеет высокочувствительный конденсаторный тип капсюля, обеспечивающий естественное и полноценное звучание. Также он оснащен кардиоидной диаграммой направленности, которая подавляет все сигналы по сторонам и сзади от капсюля, оставляя лишь зону слышимости перед ним. Таким образом, достигается ясный и разборчивый тембр по всему доступному частотному спектру от 40 Гц до 20 кГц. Уровень максимального звукового давления способен достигать 153 дБ, позволяя устройству корректно работать при любых условиях. Выход сделан на разъеме TA4F, который располагается на несъемном кабеле длиной 1.1 метра. Микрофон крепко держится на голове и не мешает движением за счет грамотно реализованной конструкции и малому весу 72 грамма.
Система предназначена для использования на бизнес-тренингах, конференциях, лекциях, презентациях и других подобных мероприятиях. В комплект входят: рэковое крепление и адаптер питания для приемника, 2 батарейки типа АА и мягкий чехол на молнии для передатчика.

Характеристики:

• Тип:  радиосистема
• Категория: беспроводные
• РЧ-диапазон: 710 – 782 МГц (P51)
• Рабочий диапазон: до 100 метров
• Аксессуары в комплекте: адаптер питания, 2 батарейки типа АА, 2 антенны, 2 кабеля BNC, 2 держателя для антенн, мягкий чехол на молнии, рэковое крепление
• Аксессуары: (приобретаются отдельно) аккумулятор Shure SB900A

Приемник QLXD4:

• Коэффициент нелинейных искажений: 0.5%
• Динамический диапазон: 100 дБ
• Входное сопротивление: 50 Ом (antenna in)
• Выходное сопротивление: 100 Ом (mic/line out/balanced inst/aux out), 50 Ом (unbalanced inst/aux out)
• Максимальный выходной уровень: -27 дБВ (mic out), -13 дБВ (inst out)
• Чувствительность РЧ: -72 дБм
• Подавление ложных сигналов: 80 дБ
• Подавление зеркального канала: 70 дБ
• Входы: 2 x BNC antenna A/B in
• Выходы: 1 x XLR balanced mic/line out, 1 x 1/4" Jack TRS balanced inst/aux out
• Дополнительные разъемы: 1 x Ethernet network
• Дисплей: ЖК-дисплей
• Материал корпуса: металлический
• Питание адаптер питания: 12DC 350 мА
• Габариты: 41 x 197 x 151 мм
• Вес: 777 г

Поясной передатчик QLXD1 G51:

• Тип модуляции: Shure Proprietary Digital
• Частотный диапазон: 20 Гц – 20 кГц
• Динамический диапазон: >120 дБ
• Диапазон смещения: 0 – 21 дБ (шаг 3 дБ)
• Полоса пропускания: <200 кГц
• Диапазон усиления: -18 – 42 дБ
• Входное сопротивление: 50 Ом (antenna in), 1 МОм (mic in)
• Максимальный входной уровень: 8.5 дБВ (7.5 Vpp)
• Эквивалентный уровень шума: -120 дБ
• Выходная мощность: 1 или 10 Вт
• Входы: 1 x 4-pin TA4M unbalanced mic in, 1 x SMA antenna in
• Дисплей: есть, ЖК
• Корпус: металлический
• Питание: 2 батарейки типа АА или заряжаемый литий-ионный аккумулятор
• Время работы от батареек: 10 часов (литий-ионный аккумулятор), 9 часов (щелочная батарея)
• Габариты: 86 x 65 x 23 мм
• Вес: 138 г (без батареек)

Головной микрофон SM35:

• Тип капсюля: конденсаторный
• Диаграмма направленности: кардиоида
• Частотный диапазон: 40 Гц – 20 кГц
• Эквивалентный уровень шума: 39 дБ
• Соотношение сигнал/шум: 55 дБ
• Чувствительность: -59.00 дБВ/Па – 1.10 мВ/Па
• Динамический диапазон: 114 дБ
• Максимальное звуковое давление: 153 дБ
• Выходное сопротивление: 2400 Ом
• Разъем: 1 x 4-pin T4AF
• Длина кабеля: 1.1 м
• Питание: фантомное питание +5-10V
• Вес: 72 г
