Shure QLXD14E/150/O G51

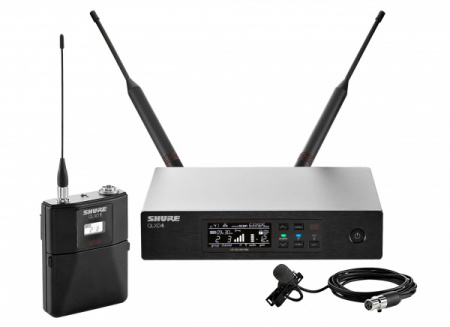

Shure QLXD14E/150/O G51 - цифровая радиосистема, состоящая из приемника QLXD4, поясного передатчика QLXD1 и петличного всенаправленного микрофона MX150/O. Для трансляции используется РЧ-диапазон 470 – 534 МГц (G51). Передача звука осуществляется в 24-битном формате с применением 256-битной системы шифрования AES. Радиосистема функционирует в частотном диапазоне от 20 Гц до 20 кГц. Зона действия устройств в пространстве равняется 100 метрам при обычных условиях. Приемник QLXD4 имеет прочный металлический корпус полурэкового формата высотой 1U. Прием сигнала обеспечивают две внешние съемные антенны, входы для которых выполнены на разъемах BNC. Антенны можно установить на удалении от ресивера с помощью держателей и кабелей, которые поставляются в комплекте. Функционал устройства предлагает синхронизацию с передатчиком в автоматическом режиме, более 60 совместимых каналов, а также усиление входного сигнала на 60 дБ. На лицевой панели располагается ЖК-дисплей. Для подключения есть два выхода на разъемах (микрофонный или линейный) и 1/4" Jack TRS (инструментальный или вспомогательный). Есть порт RJ45 для коммутации с ПК и удаленного управления с помощью программ ShurePlus и Wireless Workbench 6 для операционных систем iOS и Windows соответственно. Энергообеспечение происходит от адаптера на 12 V DC. Поясной передатчик QLXD1 оснащен одной внешней антенной, для которой есть вход на разъеме SMA. Лицевая панель оборудована ЖК-дисплеем, отображающим номера каналов и групп, выбранную радиочастоту и ресурс батареи. Для микрофонных или инструментальных источников звука в наличии есть вход на фирменном разъеме TA4M. Максимальную выходную мощность можно установить в режимы 1 или 10 мВт, а динамический диапазон равняется 120 дБ. Питание устройства может осуществляться от двух батареек типа АА или же от опционального заряжаемого литий-ионного аккумулятора Shure SB900A. Данные элементы обеспечивают время непрерывной работы до 9 и 10 часов соответственно. Петличный микрофон MX150/O оснащен конденсаторным типом капсюля, который обеспечивает насыщенное и богатое звучание, широкий частотный диапазон от 20 Гц до 20 кГц, а также хорошую чувствительность даже к тихим звукам. Выходной разъем T4AF находится на несъемном кабеле, который также оборудован микрофонной клипсой для удобного и неочевидного закрепления устройства на одежде. Комплект содержит также адаптер питания для ресивера, две батарейки и мягкий чехол для трансмиттера.

Характеристики:

• Тип: радиосистема
• Категория: беспроводные
• РЧ-диапазон: 470 – 534 МГц (G51)
• Рабочий диапазон: до 100 метров
• Аксессуары в комплекте: адаптер питания, 2 батарейки типа АА, 2 антенны, 2 кабеля BNC, 2 держателя для антенн, мягкий чехол на молнии, рэковое крепление

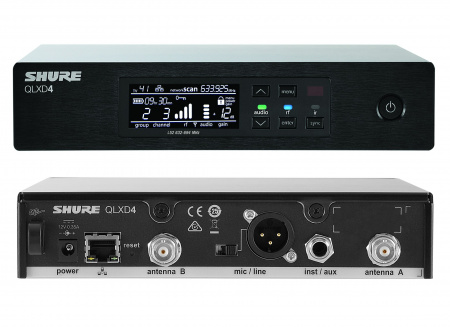

Приемник QLXD4

• Коэффициент нелинейных искажений: 0.5%
• Динамический диапазон: 100 дБ
• Входное сопротивление: 50 Ом (antenna in)
• Выходное сопротивление: 100 Ом (mic/line out/balanced inst/aux out), 50 Ом (unbalanced inst/aux out)
• Максимальный выходной уровень: -27 дБВ (mic out), -13 дБВ (inst out)
• Чувствительность РЧ: -72 дБм
• Подавление ложных сигналов: 80 дБ
• Подавление зеркального канала: 70 дБ
• Входы: 2 x BNC antenna A/B in
• Выходы: 1 x XLR balanced mic/line out, 1 x 1/4" Jack TRS balanced inst/aux out
• Дополнительные разъемы: 1 x RJ45 Ethernet network
• Дисплей: ЖК-дисплей
• Материал корпуса: металл
• Питание: адаптер питания 12 V DC 350 мА
• Габариты: 41 x 197 x 151 мм
• Вес: 777 г

Поясной передатчик QLXD1:

• Тип модуляции: Shure Proprietary Digital
• Частотный диапазон: 20 Гц – 20 кГц
• Динамический диапазон: >120 дБ
• Диапазон смещения: 0 – 21 дБ (шаг 3 дБ)
• Полоса пропускания: <200 кГц
• Диапазон усиления: -18 – 42 дБ
• Входное сопротивление: 50 Ом (antenna in), 1 МОм (mic in)
• Максимальный входной уровень: 8.5 дБВ (7.5 Vpp)
• Эквивалентный уровень шума: -120 дБ
• Выходная мощность: 1 или 10 мВт
• Входы: 1 x 4-pin TA4M unbalanced mic in, 1 x SMA antenna in
• Дисплей: есть, ЖК
• Корпус: металлический
• Питание: 2 батарейки типа АА или заряжаемый литий-ионный аккумулятор
• Время работы от батареек: 10 часов (литий-ионный аккумулятор), 9 часов (щелочная батарея)
• Габариты: 86 x 65 x 23 мм
• Вес: 138 г (без батареек)

Петличный микрофон MX150/O:

• Тип капсюля: электретный конденсаторный
• Диаграмма направленности: круговая
• Частотный диапазон: 20 Гц – 20 кГц
• Эквивалентный уровень шума: 34 дБ
• Соотношение сигнал/шум: 60 дБ
• Чувствительность: -51.00 дБВ/Па – 3.00 мВ/Па
• Динамический диапазон: 109 дБ
• Максимальное звуковое давление: 147.5 дБ
• Разъем: 1 x 4-pin T4AF
• Вес: 21 г
